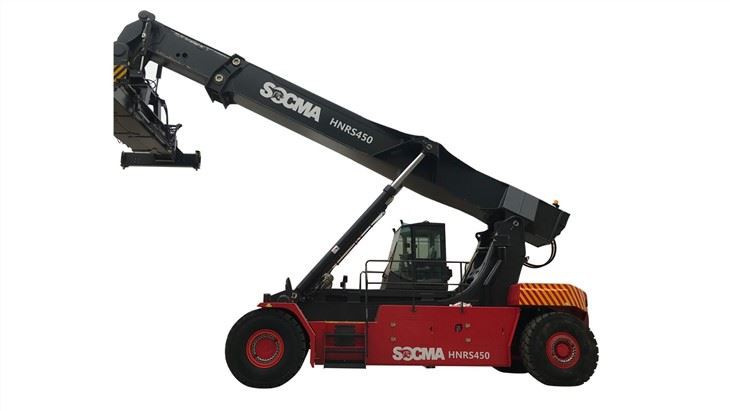

SOCMA HNRS450 Reach Stacker For Ports

Model

HNRS45

Jedinica za napajanje

Dizel

Vrsta operacije

Vozač sedeo

Nosivosti (L1, L2, L3)

Q (kg)

45000/31000/16000

Centar za učitavanje, prvi red (L1)

c ( mm )

1800

Centar za učitavanje, drugi red (L2)

C (mm)

3860

Centar za učitavanje, treći red (L3)

C (mm)

6400

Centar za posipala (L1-1/2 visoko)

x ( mm )

2800/2600

Wheelbase

y ( mm )

6400

Dimenzije

Ugao podizanja buma, podizanje/spuštanje

α/β(/°)

61/0

Visina bum spuštena

h1 ( mm )

4945

Visina podizanja (L1, L2, L3)

h3 ( mm )

15900/14100/11350

Visina, bum produžen

h4 ( mm )

19000

Visina kabine

h6 ( mm )

3900

Visina, sedište operatera

h7 ( mm )

2840

Vučnja visina spojnice

h10 ( mm )

600

Visina twist lock spuštena

h13 ( mm )

1495

Sveukupna dužina sa posirilačom

l1 (mm)

11618

Sveukupna dužina

l2 (mm)

8410

Sveukupna širina

b1 / b2 ( mm )

4180/3400

Širina posirila 20'/40'

b3 ( mm )

6050/12150

Odobrenje zemlje min.

m1 ( mm )

345

Rasipanje tla, centar baze

m2 ( mm )

300

Snopanje spremnika od 20' do 20'

Ast (mm)

10225

Snopanje spremnika od 40'

Radijus okretaja

Ast (mm)

13050

Min. udaljenost tačke zakretne tačke

Wa (mm)

8605

Min. udaljenost tačke zakretne tačke

b13 ( mm )

3400

Kotačići, prednji kotači

b10 ( mm )

3030

Kotačići, zadnja točka

b11 ( mm )

2786

Težina

Težina (neobojano/opterećeno)

kg

71400/116400

Utovarite na drive axle (neobojena/opterećena)

kg

36400/101900

Opterećivanje na volanu (neobojano/opterećeno)

kg

35000/14500

Performansi

Brzina putovanja (neobojano/opterećeno)

Km/h

25/21

Ocjena (neobojano/opterećeno)

%

30/28.8

Vučna sila (neolovlaćena/opterećena)

Kn

325

Brzina podizanja (neobojano/opterećeno)

m / s

0.39/0.28

Brzina spuštanja (neobojano/opterećeno)

m / s

0.39/0.39

Kolibi

Movable zatvorena kabina

Opremljena sa A/C, funkcijama hlađenja/grijanja

Nivo buke na vozačevom sedištu

dBA

74

Motor

Brend

CUMMINS

Tip

QSM11

Cilindar ne./pomak

6/10820 cm3

Ocijenjena snaga @ ocijenjena brzina

250kw @ 2100rpm

Max. moment

1674Nm@ 1500rpm

Ocijenjena struja alternatora

150A

Baterija

24V

Prenošenje

Brend

ZF/5WG261 AUTO

Tip

Automatska smjena/interlock

Tip kvačilo

Pretvarač momenta

Zupčanik ne.

5F/3R

GUME

Pogoni točkovi

18.00-25 40PR

Volani

18.00-25 40PR

Tip

Pneumatski

Pritisak

10 bar

Količina, prednja/zadnja

4/2

KAPACITET TENKOVA

Hidraulični spremnik ulja

L

800

Spremnik goriva

L

500

DRIVE AXLE

Brend

Kessler/Njemačka

Model

D102PL341

VOLANA OXLE

Brend

Kessler/Njemačka

Model

L102

Volan

Dvostruki akcioni cilindar

KOČNI SISTEM

Servisna kočnica

Hidraulični mokar-disk

Parking kočnica

Električna otpuštena disk kočnica, omogućena kada se isključi

HIDRAULIČKI SISTEM

Twin klip pumpa

Max. pritisak: 310 bar

Sistem za senzore učitavanje

Hidraulički hladnjak sa elektromoterom

Odvojeni spremnik kočnice

Bum

2x Dual action lift cilindri

1x Dual action extension cilindar

POSIRILAC

Rukiranje ISO 20'-40' kontejnerima

2x cilindar za primucanje

2x mjenjač i kočni sistem

Brend

SP45

Rotirajte stepene

-105°/+195°

Sideshift

-800/+800mm

SEFOVE KAMIONA

Sistem prikaza grešaka

Counter sistem za kontejnere

Sistem vaganja (niska preciznost)

Električni sistem protiv preopterećenja

Pun can-bus kontrolni sistem

Međusmjehni mjenjač smjera

Parking kočnica omogućena kada se isključi

Prekidač za sedište

POSIPAČ SEFOVA

Zaključavanje/otključavanje samo nakon pravilnog slijetanja

Podizanje/spuštanje samo kada se 4 uvijanja na istom položaju

Prekidač ograničenja za rotaciju antikolizije
